预压式气液增压器的工作原理图及说明

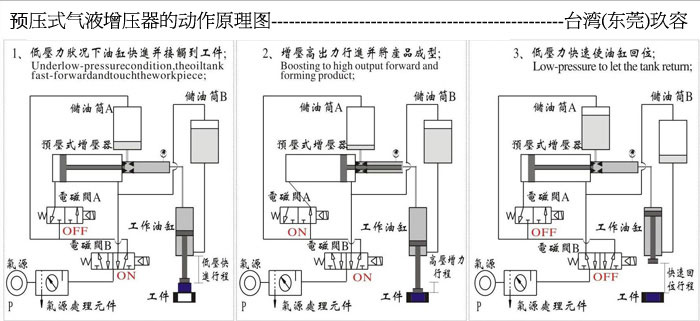

一、预压式气液增压器的动作原理图

二、预压式气液增压器的动作原理说明：

1、两位五通电磁阀B通电（ON），压缩空气将储油筒里液压油快速压到作动油缸內，作动油缸迅速到位并接触工件。

2、当作动油缸到达工件位置时，控制电路瞬间给信号两位三通电磁阀Ａ使其动作（ON），此时气液增压器气缸段动作增压，将高压油註入作动油缸內，使作动油缸產生高压出力行程，完成加工工件的成型工作。

3、当作动油缸完成成型工件的工作后，此时控制电路使电磁阀A/B均断（OFF），压缩空气由气液增压器的前盖和储油筒进气，使液压油快速回充到作动油缸前端，此时油缸回位，完成一个动作循环。
