JRT倒装型增压缸气路连接图/气路动作顺序/气路连接产品配件

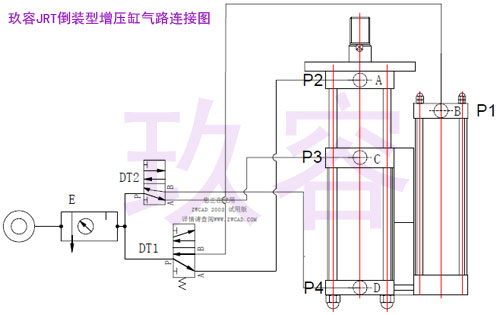

一、JRT倒装型增压缸气路连接图

二、JRT倒装型增压缸气路动作顺序

1、P2、P3通气，此时缸处于回升状态。

2、P1、P3通气，P2、P4排气，压缩空气作用在储油筒内的液压油表面，液压油驱动活塞作位移，使预压活塞缸前轴抵触到工件。

3、P1、P4通气，P2、P3排气，压缩空气作用在增压活塞做位移去挤压液压油的液压油，使液压油膨胀，从而使预压活塞杆轴段的模具保持高压力去挤压成型工作。

4、P3进气，P4排气。增压缸增压活塞回升，增压活塞到位后，P2气口进气，P1口排气，预压活塞回位，液压油到储油桶内，此时，一个动作完成。

三、JRT倒装型增压缸气路连接产品配件

1、3/8＂快速接头4个

2、3/8＂消声器2个

3、二位五通电磁阀(3/8＂)：2个

4、空气处理组合（三联件）：1个
