快速型增压缸气路连接图/动作顺序/产品配件/符号说明

快速型增压缸气路连接图/动作顺序/产品配件/符号说明

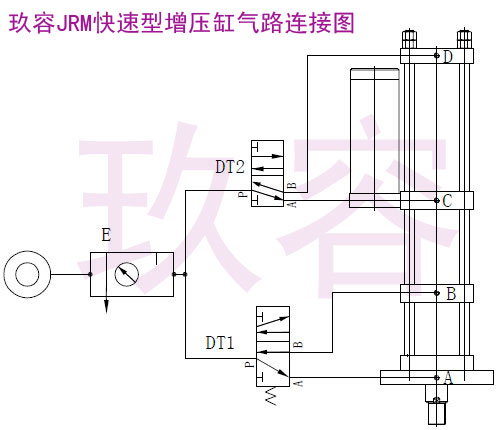

一、快速型增压缸气路连接图

二、快速型增压缸动作顺序

1、A口、B口通气，此时气缸处于回升状态；

2、B口进行，A口排气，压缩空气作用在储油筒内的液压油表面，液压油驱动预压腔活塞作位移，并使预压腔活塞杆轴端的模具抵碰到工件；

3、A口通气、B口进气，C口排气，压缩空气作用在增压活塞作位移去挤压预压腔的液压油，使液压油膨胀，从而使预压活塞杆轴端的模具保持高压力去挤压成型工作；

4、C口进行，D口排气，增压活塞回升；增压活塞回位后，B口进行，A口排气，预压活塞回位，液压油到油筒内，些时一个循环动作完成。

三、快速型增压缸气路连接产品配件

1、快速接头：4个

2、气管：12厘气管四根

3、三连件：1个

4、电磁阀：2个（二位五通）

5、消声器：2个

四、快速增压缸符号说明：

A：增压缸气压段进气口

B：增压缸气压段进气口

C：增压缸气压段进气口

D：增压缸气压段进气口

E：空气处理元件（三点接口）

DT1：增压缸气缸段电磁阀

DT2：增压缸增压段电磁阀
